新型涉及一種洗車水處理系統，其包括過濾器、污水池、沉淀池、初級過濾池、細過濾池、斜板過濾池、回用池和可編程控制器，過濾器設有過濾網和帶有電磁閥的污水排水管，污水排水管的排水口設置在過濾網前方，過濾器通過管道與污水池相連，污水池還外接一加藥器，污水池通過水泵與初級過濾池相連通，初級過濾池通過第二水泵與細過濾池相連通，細過濾池通過第三水泵與斜板過濾池相連通斜板過濾池通過第四水泵與回用池相連，可編程控制器分別與電磁閥、水泵、第二水泵、第三水泵和第四水泵相連，并控制電磁閥、水泵、第二水泵、第三水泵、第四水泵的啟停。

　　權利要求書

　　1.一種洗車水處理系統，其特征在于，包括過濾器、污水池、沉淀池、初級過濾池、細過濾池、斜板過濾池、回用池和可編程控制器，

　　所述過濾器設有40目的過濾網和帶有電磁閥的污水排水管，所述污水排水管的排水口設置在所述過濾網的前方，所述過濾器通過管道與所述污水池相連，

　　所述污水池還外接一加藥器，所述污水池中設有水泵，所述污水池通過水泵與所述初級過濾池相連通，

　　所述初級過濾池中設有第二水泵，所述初級過濾池通過第二水泵與所述細過濾池相連通，

　　所述細過濾池設有第三水泵，所述細過濾池通過所述第三水泵與所述斜板過濾池相連通，

　　所述斜板過濾池設有第四水泵，所述斜板過濾池通過所述第四水泵與所述回用池相連，

　　所述可編程控制器分別與電磁閥、水泵、第二水泵、第三水泵和第四水泵相連，并控制電磁閥、水泵、第二水泵、第三水泵、第四水泵的啟停。

　　2.根據權利要求1所述的一種洗車水處理系統，其特征在于，過濾器、污水池、沉淀池、初級過濾池、細過濾池、斜板過濾池和回用池通過管道依次相連。

　　說明書

　　一種洗車水處理系統

　　技術領域

　　本實用新型屬于環境工程領域，具體涉及一種洗車水處理系統。

　　背景技術

　　隨著汽車數量的不斷增加，汽車的清洗需求也更加旺盛，目前市場上對清洗車后的洗車水大多是不處理，直接排放到城市管網，不僅污染了環境，還白白的浪費了水資源。

　　實用新型內容

　　實用新型目的：本實用新型針對上述現有技術存在的問題做出改進，即本實用新型公開了一種洗車水處理系統。

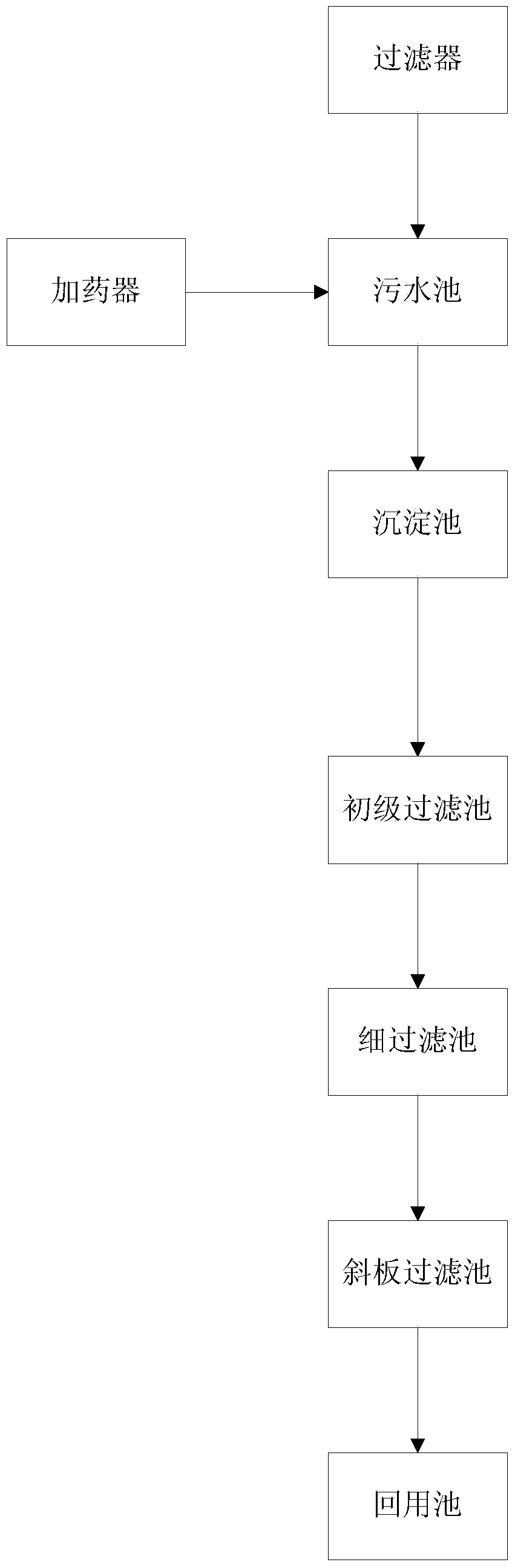

　　技術方案：一種洗車水處理系統，包括過濾器、污水池、沉淀池、初級過濾池、細過濾池、斜板過濾池、回用池和可編程控制器，

　　所述過濾器設有40目的過濾網和帶有電磁閥的污水排水管，所述污水排水管的排水口設置在所述過濾網的前方，所述過濾器通過管道與所述污水池相連，

　　所述污水池還外接一加藥器，所述污水池中設有水泵，所述污水池通過水泵與所述初級過濾池相連通，

　　所述初級過濾池中設有第二水泵，所述初級過濾池通過第二水泵與所述細過濾池相連通，

　　所述細過濾池設有第三水泵，所述細過濾池通過所述第三水泵與所述斜板過濾池相連通，

　　所述斜板過濾池設有第四水泵，所述斜板過濾池通過所述第四水泵與所述回用池相連，

　　所述可編程控制器分別與電磁閥、水泵、第二水泵、第三水泵和第四水泵相連，并控制電磁閥、水泵、第二水泵、第三水泵、第四水泵的啟停。

　　進一步地，污水池、沉淀池、初級過濾池、細過濾池、斜板過濾池和回用池通過管道依次相連。

　　有益效果：本實用新型公開的一種洗車水處理系統高效的對洗車水進行了回收利用，減少了水資源的浪費，保護了環境。
